R1 R2 R5 резинэн хоолойд зориулсан SAE BSP ган зэвэрдэггүй ган дахин ашиглах боломжтой хоолой холбох хэрэгсэл
Дахин ашиглах боломжтой хоолойн холбох хэрэгсэл нь олон удаа ашиглах боломжтой гидравлик холбох хэрэгслийн төрөл юм. Тэдгээрийг амархан задалж, дахин угсарч болох тул хоолой, хоолойг солих, засах шаардлагатай нөхцөл байдалд тохиромжтой. Энэ нь холбох хэрэгслийг бүхэлд нь солихтой харьцуулахад цаг хугацаа, мөнгөө хэмнэх боломжтой.
Тодорхойлолт

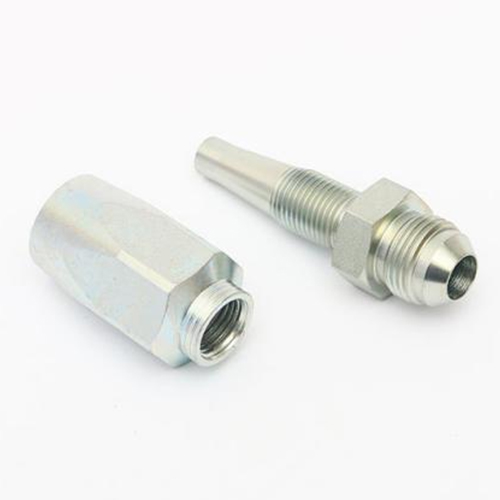

Дахин ашиглах боломжтой хоолойн холбох хэрэгсэл нь ихэвчлэн хоёр хэсгээс бүрддэг - холбох хэрэгсэл (зөвхөн их бие) ба резинэн хоолой эсвэл хоолойд холбох боломжтой залгуур. Холбох хэрэгсэл ба залгуурыг хооронд нь холбож, хоёр бүрэлдэхүүн хэсгийн хооронд найдвартай, нягт холболтыг бий болгоно.
Холбох хэсгийн утас нь эрэгтэй эсвэл эмэгтэй байж болох бөгөөд янз бүрийн суулгах орчинд тохирсон шулуун, 45 градус, 90 градусын тохой байж болно.
Утасны хажуугийн төрөл: Янз бүрийн зах зээлийн хэрэглээний стандарт шаардлага, хэрэглээний орчинд дахин ашиглах боломжтой хоолой холбох хэрэгслийн ажлын даралтын шаардлагыг хангахын тулд бид дараахь төрлийн утас, лацын төрлийг санал болгож байна.
Дахин ашиглах боломжтой JIC (Хамтарсан Аж Үйлдвэрийн Хороо) Хоолойн холбох хэрэгсэл: 37 градусын шаталт, SAE J514
Энэ нь холболтыг хийхийн тулд 37 градусын шатаах суудал ашигладаг бөгөөд SAE J514 стандартад нийцдэг. Мөн энэ нь ихэвчлэн бага даралтын зэрэглэлд ашиглагддаг, шулуун, 45 тохой, 90 тохой нь янз бүрийн суурилуулалтын орчинд тохирно.

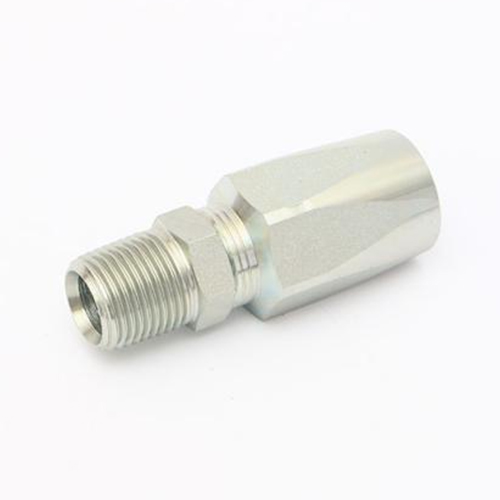

NPT (National Pipe Thread) дахин ашиглах боломжтой хоолой холбох хэрэгсэл: шовгор утас
NPT утсыг Америкийн зах зээлд, ялангуяа Хойд Америкт хамгийн их хүлээн зөвшөөрдөг тул дахин ашиглах боломжтой NPT холбох хэрэгслийг АНУ, Канадад хамгийн сайн зардаг.
ORFS (O-Ring Face Seal) Дахин ашиглах боломжтой хоолойны холбох хэрэгсэл: O-цагирагны нүүрний битүүмжлэл (SAE J1453)
ORFS холбох хэрэгсэл нь одоогийн зах зээл дээрх өндөр даралтын тоног төхөөрөмжийн хамгийн алдартай бүтээгдэхүүн юм, учир нь түүний O-цагирагны төгсгөлийн битүүмжлэл нь 6000psi өндөр даралтын дор тогтвортой ажиллах боломжийг олгодог. Тиймээс, хэрэв та гоожиж байгаа талаар санаа зовж байгаа бол ORFS салдаг холбогч нь таны хамгийн ухаалаг сонголт байх болно.
BSP (Британийн стандарт хоолой) дахин ашиглах боломжтой хоолойн холбох хэрэгсэл: BSPP, & BSPT, BS 5200 орно.
BSP дахин ашиглах боломжтой хоолойн холбох хэрэгсэлд BSPP болон BSPT орно. Тэд Европт нэлээд алдартай бөгөөд найдвартай даралтын үнэлгээг өгдөг. NPT холбох хэрэгслийг илүүд үздэг хэрэглэгчид ихэвчлэн BSP холбох хэрэгслийг сонгодог.
JIS: энэ нь JIS шовгор хоолойн утастай (JIS B30) таарч байгаа 2351 градусын шатаах суудал юм.
JIS нь мөн Британийн утас бөгөөд үүнийг Японд ердийн байдлаар ашигладаг, гэхдээ хэрэглэгчдийн бүлэг нь бага боловч найдвартай байдаг. Энэ нь ихэвчлэн 30 градусын конус лацыг ашигладаг бөгөөд JIS B2351 стандартад нийцдэг.
Техникийн өгөгдөл

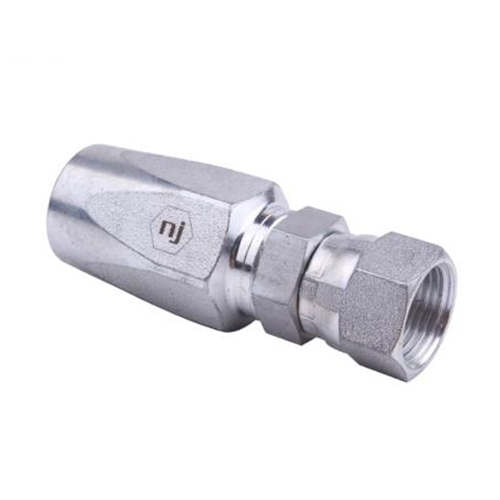

I8J - JIC ЭМЭГТЭЙ ШУУД
| Thread | Хоолой | Дугаар хэсэг | H | H1 | CA | N | ||
| Зураас | Хэмжээ | Зураас | Хэмжээ | mm | mm | mm | mm | |
| -7 | 7 / 16-20 | -4 | 1 / 4 " | I8J-0704 | 14.3 | 14 | 28 | 9 |
| -8 | 1 / 2-20 | -4 | 1 / 4 " | I8J-0804 | 15.9 | 14 | 28 | 10 |
| -9 | 9 / 16-18 | -4 | 1 / 4 " | I8J-0904 | 17.5 | 17 | 30 | 10 |
| -9 | 9 / 16-18 | -6 | 3 / 8 " | I8J-0906 | 17.5 | 17 | 31 | 10 |
| -12 | 3 / 4-16 | -6 | 3 / 8 " | I8J-1206 | 22.2 | 22 | 32 | 11 |
| -12 | 3 / 4-16 | -8 | 1 / 2 " | I8J-1208 | 22.2 | 22 | 32 | 11 |
| -14 | 7 / 8-14 | -6 | 3 / 8 " | I8J-1406 | 25.4 | 22 | 33 | 13 |
| -14 | 7 / 8-14 | -8 | 1 / 2 " | I8J-1408 | 25.4 | 22 | 33 | 13 |
| -17 | 1.1 / 16-12 | -12 | 3 / 4 " | I8J-1712 | 32 | 27 | 39 | 15 |
| -21 | 1.5 / 16-12 | -12 | 3 / 4 " | I8J-2112 | 32 | 36 | 42 | 15 |
| -21 | 1.5 / 16-12 | -16 | 1" | I8J-2116 | 38 | 36 | 42 | 15 |

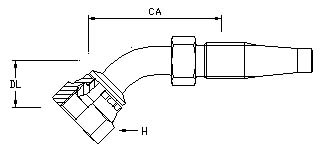

I8J4 - JIC ЭМЭГТЭЙ 45 БЭНД
| Thread | Хоолой | Дугаар хэсэг | H | H1 | CA | DL | N | ||
| Зураас | BSP | Зураас | Хэмжээ | mm | mm | mm | mm | mm | |
| -7 | 7 / 16-20 | -4 | 1 / 4 " | I8J4-0704 | 14.3 | 14 | 44 | 14 | 9 |
| -9 | 9 / 16-18 | -4 | 1 / 4 " | I8J4-0904 | 17.5 | 14 | 44 | 15 | 10 |
| -9 | 9 / 16-18 | -6 | 3 / 8 " | I8J4-0906 | 17.5 | 17 | 54 | 18 | 10 |
| -12 | 3 / 4-16 | -6 | 3 / 8 " | I8J4-1206 | 22.2 | 19 | 55 | 19 | 11 |
| -12 | 3 / 4-16 | -8 | 1 / 2 " | I8J4-1208 | 22.2 | 22 | 63 | 22 | 11 |
| -14 | 7 / 8-14 | -8 | 1 / 2 " | I8J4-1408 | 25.4 | 22 | 65 | 23 | 13 |
| -17 | 1.1 / 16-12 | -12 | 3 / 4 " | I8J4-1712 | 32 | 27 | 84 | 27 | 15 |
| -21 | 1.5 / 16-12 | -12 | 3 / 4 " | I8J4-2112 | 38 | 36 | 93 | 34 | 15 |
| -21 | 1.5 / 16-12 | -16 | 1" | I8J4-2116 | 38 | 36 | 99 | 36 | 15 |

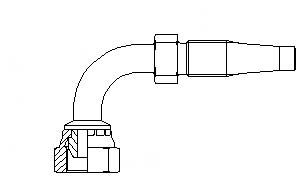

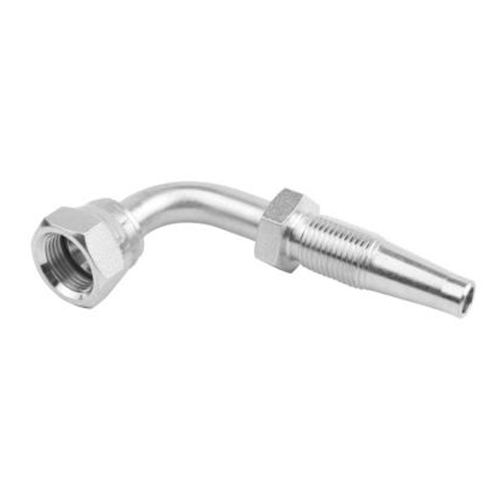

I8J9 - JIC ЭМЭГТЭЙ 90 БЭНД
| Thread | Хоолой | Дугаар хэсэг | H | H1 | CA | DL | N | ||
| Зураас | Хэмжээ | Зураас | Хэмжээ | mm | mm | mm | mm | mm | |
| -7 | 7 / 16-20 | -4 | 1 / 4 " | I8J9-0704 | 14.3 | 14 | 35 | 29 | 9 |
| -9 | 9 / 16-18 | -4 | 1 / 4 " | I8J9-0904 | 17.5 | 14 | 35 | 30 | 10 |
| -9 | 9 / 16-18 | -6 | 3 / 8 " | I8J9-0906 | 17.5 | 17 | 48 | 37 | 10 |
| -12 | 3 / 4-16 | -6 | 3 / 8 " | I8J9-1206 | 22.2 | 19 | 48 | 38 | 11 |
| -12 | 3 / 4-16 | -8 | 1 / 2 " | I8J9-1208 | 22.2 | 22 | 57 | 45 | 11 |
| -14 | 7 / 8-14 | -8 | 1 / 2 " | I8J9-1408 | 25.4 | 22 | 57 | 47 | 13 |
| -17 | 1.1 / 16-12 | -12 | 3 / 4 " | I8J9-1712 | 32 | 27 | 77 | 59 | 15 |
| -21 | 1.5 / 16-12 | -12 | 3 / 4 " | I8J9-2112 | 38 | 36 | 77 | 67 | 15 |
| -21 | 1.5 / 16-12 | -16 | 1" | I8J9-2116 | 38 | 36 | 94 | 70 | 15 |
I8JM - JIC ЭРЭГТЭЙ ШУУД
| Thread | Хоолой | Дугаар хэсэг | H | CA | ||
| Зураас | Хэмжээ | Зураас | Хэмжээ | mm | mm | |
| -7 | 7 / 16-20 | -4 | 1 / 4 " | I8JM-0704 | 14 | 34 |
| -9 | 9 / 16-18 | -4 | 1 / 4 " | I8JM-0904 | 17 | 35 |
| -9 | 9 / 16-18 | -6 | 3 / 8 " | I8JM-0906 | 17 | 36 |
| -12 | 3 / 4-16 | -6 | 3 / 8 " | I8JM-1206 | 22 | 38 |
| -12 | 3 / 4-16 | -8 | 1 / 2 " | I8JM-1208 | 22 | 38 |
| -14 | 7 / 8-14 | -8 | 1 / 2 " | I8JM-1408 | 24 | 41 |
| -17 | 1.1 / 16-12 | -12 | 3 / 4 " | I8JM-1712 | 30 | 48 |
| -21 | 1.5 / 16-12 | -16 | 1" | I8JM-2116 | 36 | 52 |
I8F - ORFS ЭМЭГТЭЙ 90 БИД
| Thread | Хоолой | Дугаар хэсэг | H | H1 | CA | DL | |||
| Зураас | Хэмжээ | Зураас | Хэмжээ | mm | mm | mm | mm | mm | |
| -9 | 9 / 16-18 | -4 | 1 / 4 " | I8F9-0904 | 17.5 | 14 | 43 | 25 | 8.5 |
| -11 | 11 / 16-18 | -6 | 3 / 8 " | I8F9-1106 | 20.6 | 19 | 49 | 38 | 9.5 |
| -13 | 13 / 13-16 | -8 | 1 / 2 " | I8F9-1308 | 23.8 | 22 | 56 | 41 | 11.0 |
I8B - BSPP ЭМЭГТЭЙ ШУУД
| Thread | Хоолой | Дугаар хэсэг | H | H1 | CA | N | ||
| Зураас | BSP | Зураас | Хэмжээ | mm | mm | mm | mm | |
| -2 | 1 / 8-28 | -4 | 1 / 4 " | I8B-0204 | 14 | 14 | 28 | 4 |
| -4 | 1 / 4-19 | -4 | 1 / 4 " | I8B-0404 | 19 | 16 | 30 | 5 |
| -4 | 1 / 4-19 | -6 | 3 / 8 " | I8B-0406 | 19 | 19 | 34 | 5 |
| -6 | 3 / 8-19 | -4 | 1 / 4 " | I8B-0604 | 22 | 19 | 33 | 6 |
| -6 | 3 / 8-19 | -6 | 3 / 8 " | I8B-0606 | 22 | 19 | 34 | 6 |
| -6 | 3 / 8-19 | -8 | 1 / 2 " | I8B-0608 | 22 | 22 | 34 | 6 |
| -8 | 1 / 2-14 | -6 | 3 / 8 " | I8B-0806 | 27 | 22 | 34 | 7 |
| -8 | 1 / 2-14 | -8 | 1 / 2 " | I8B-0808 | 27 | 22 | 34 | 7 |
| -12 | 3 / 4-14 | -8 | 1 / 2 " | I8B-1208 | 32 | 27 | 34 | 9 |
| -12 | 3 / 4-14 | -12 | 3 / 4 " | I8B-1212 | 32 | 27 | 40 | 9 |
| -16 | 1-11 | -12 | 3 / 4 " | I8B-1612 | 38 | 36 | 40 | 9 |
| -16 | 1-11 | -16 | 1" | I8B-1616 | 38 | 36 | 45 | 9 |

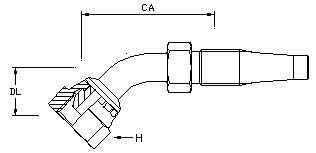

I8B4 - BSPP ЭМЭГТЭЙ 45 БИД
| Thread | Хоолой | Дугаар хэсэг | H | H1 | CA | DL | N | ||
| Зураас | BSP | Зураас | Хэмжээ | mm | mm | mm | mm | mm | |
| -4 | 1 / 4-19 | -4 | 1 / 4 " | I8B4-0404 | 19 | 14 | 45 | 16 | 5 |
| -6 | 3 / 8-19 | -6 | 3 / 8 " | I8B4-0606 | 22 | 17 | 56 | 20 | 6 |
| -8 | 1 / 2-14 | -8 | 1 / 2 " | I8B4-0808 | 27 | 22 | 65 | 24 | 7 |
| -12 | 3 / 4-14 | -12 | 3 / 4 " | I8B4-1212 | 32 | 27 | 70 | 28 | 9 |
| -16 | 1"/11 | -16 | 1" | I8B4-1616 | 38 | 36 | 100 | 33 | 9 |
I8B9 - BSPP ЭМЭГТЭЙ 90 БИД
| Thread | Хоолой | Дугаар хэсэг | H | H1 | CA | DL | N | ||
| Зураас | BSP | Зураас | Хэмжээ | mm | mm | mm | mm | mm | |
| -4 | 1 / 4-19 | -4 | 1 / 4 " | I8B9-0404 | 19 | 14 | 39 | 31 | 5 |
| -6 | 3 / 8-19 | -6 | 3 / 8 " | I8B9-0606 | 22 | 17 | 48 | 40 | 6 |
| -8 | 1 / 2-14 | -6 | 3 / 8 " | I8B9-0806 | 22 | 22 | 48 | 40 | 6 |
| -8 | 1 / 2-14 | -8 | 1 / 2 " | I8B9-0808 | 27 | 22 | 57 | 48 | 7 |
| -12 | 3 / 4-14 | -12 | 3 / 4 " | I8B9-1212 | 32 | 27 | 77 | 60 | 9 |
| -16 | 1"-11 | -16 | 1" | I8B9-1616 | 38 | 36 | 94 | 73 | 9 |
Тайлбар: Хэрэв та тэдгээрийг R1 эсвэл R2 резинэн хоолойд ашигладаг бол бид тэдгээрийг RN1 эсвэл RN2 залгуураар хангана, тэгвэл бид тэдгээрийг H8J-R1 / H8J-R2 гэж нэрлэдэг; Хэрэв та R5 резинэн хоолойг ашиглахыг хүсвэл бид RN5 залгуураар угсарна, тэгвэл манай хэсгийн дугаар H5J болно.
Дэлгэрэнгүй
Одоогийн байдлаар NJ SAE100R1AT, SAE100R2AT, SAE100R5 резинэн хоолойд зориулж дахин ашиглах боломжтой хоолойн холбох хэрэгслийг санал болгож байна. Мөн хэрэв үйлчлүүлэгч бүрэн, нарийвчилсан баримт бичгийг бүрдүүлж чадвал бид 100R7 дахин ашиглах боломжтой хоолойн холбох хэрэгслийн төслийг баяртайгаар хүлээн авч байна.
1. Дууссан: ердийн цайр бүрсэн (Cr3, Мөнгө), цайрын никель бүрсэн, никель бүрсэн
2. Боломжтой хэмжээ: 7/16-20” - 1-5/16-12”
3. Даралт: 210PSI-ээс 500PSI хүртэл бага даралттай
4. MOQ: Бид ихэнх хэмжээг нөөцөд хадгалдаг, тиймээс moq байхгүй; Хэрэв тийм биш бол moq нь тус бүр 500 ширхэг байна
5. Материал: нүүрстөрөгчийн ган (#45 ган), зэвэрдэггүй ган (304 эсвэл 316L), гууль
6. Стандарт: SAE/BRITISH стандарт эсвэл зураг, дээжийн дагуу (OEM)
7. Хүргэлт: Хувьцааны захиалга ажлын 7-15 хоног, үйлдвэрлэлийн захиалга 30-45 хоног.
